रोबोट पॉलिशिंग प्रणाली
उत्पाद का नाम:
रोबोट पॉलिशिंग और हरे रंग की मरम्मत के लिए वर्किंग स्टेशन उच्च स्वचालित उत्पादन लाइन की मरम्मत
उच्च स्वचालित अर्ध-जांच के साथ रोबोट द्वारा ग्रीन बेस मरम्मत और पॉलिशिंग
उच्च ऑटो कम श्रम एक टुकड़ा शौचालय ग्रीन बेस मरम्मत रोबोट मशीन
सिरेमिक सेनेटरी ग्रीन बॉडी स्वचालित नवाचार रोबोटिक मरम्मत और पॉलिशिंग लाइनिंग लाइन
नवाचार रोबोटिक पॉलिशिंग वर्किंग स्टेशन ऑटो मरम्मत हरी बेस सिस्टम
रोबोट पॉलिशिंग और शौचालय उत्पादन लाइन के हरे रंग के आधार की मरम्मत
सीमा शुल्क कोड: 84248920.00
उत्पाद कोड: आरपीएस
उत्पाद समूह: अर्ध-जांच अनुभाग
मुख्य शब्द:
रोबोट पॉलिशिंग वर्क स्टेशन
ऑटो पॉलिशिंग मशीन
सैनिटरी वेयर के लिए रोबोट पॉलिशिंग लाइन
ऑटो पॉलिशिंग उपकरण
रोबोट ऑटो पॉलिश डिवाइस
शौचालय के लिए रोबोट मरम्मत लाइन
सैनिटरी वेयर रोबोट मरम्मत हरी बेस लाइन
सिरेमिक रोबोट ग्रीन बेस मरम्मत लाइन
सिरेमिक शौचालय रोबोट मरम्मत प्रणाली
सिरेमिक शौचालय रोबोटिक पोलिश मशीन
स्वच्छता वेयर सिरेमिक ग्रीन वेयर मरम्मत मशीन
सिरेमिक शौचालय रोबोट पॉलिशिंग मशीन
सैनिटरी वेयर के लिए ऑटो रोबोट पॉलिशिंग लाइन
शौचालय के लिए रोबोट पॉलिशिंग उत्पादन लाइन
उत्पाद विवरण:
वर्तमान में, इनमें से अधिकतर स्वच्छता सिरेमिक पॉलिशिंग प्रक्रियाएं मैन्युअल पॉलिशिंग का उपयोग करती हैं, और मैन्युअल पॉलिशिंग के लिए हरे रंग के शरीर को पॉलिश करते समय कर्मियों, उच्च श्रम तीव्रता, अपेक्षाकृत बड़ी धूल के लिए उच्च शारीरिक नुकसान होता है, और ऑपरेटर व्यावसायिक बीमारियों से ग्रस्त होते हैं, और उत्पाद की गुणवत्ता होती है मानव कारकों से प्रभावित, यह अपेक्षाकृत बड़ा है और उत्पाद की एकरूपता की गारंटी नहीं दे सकता है।

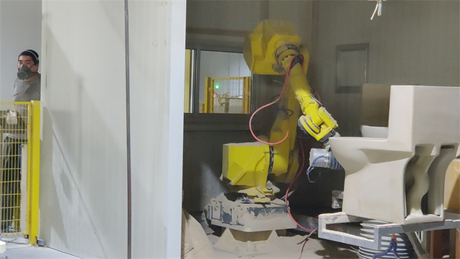

रोबोट बॉडी पीसने वाला वर्कस्टेशन रोबोट पीसने को गोद लेता है, जो अनिश्चित कारकों को बदलता है जब पारंपरिक मैनुअल पीसने वाले कर्मियों को शरीर से संपर्क करते हैं, पीसने की दक्षता में सुधार होता है, और ऑपरेटरों को व्यावसायिक खतरों को कम कर देता है; यह वर्कस्टेशन तीन-स्टेशन पीसने और परिवहन को एकीकृत करता है। एकीकृत निरंतर पॉलिशिंग वर्कस्टेशन कार्मिक विन्यास को बहुत बचाता है, कुछ हद तक पॉलिशिंग दक्षता को बढ़ाता है, और श्रम लागत को कम करता है।
उत्पाद संरचना
रोबोट पॉलिशिंग सिस्टम संरचना
अनुभाग नाम टिप्पणी
रोटरी टेबल सिस्टम 4 कार्य इकाइयों, सर्वो ड्राइव
रोटरी टेबल होइस्ट सिस्टम में एंटी-डस्ट कवर, एसएमसी सिलेंडर, फैनुक सर्वो मोटर + जापान नाबत्सको रेड्यूसर, जापान थेक रैखिक गाइडवे है
वायवीय नियंत्रण प्रणाली एसएमसी घटक
रोबोट बॉडी सिस्टम फनुक रोबोट बॉडी
डी-डस्ट सिस्टम क्लॉथ बैग डी-डस्ट टाइप
विद्युत नियंत्रण प्रणाली सीमेंस पीएलसी
सहायक सुविधाएं
सिर बुद्धिमान फ्लोटिंग पीसने वाला सिर पीसने, बल सेंसर, विस्थापन सेंसर, झुकाव कोण सेंसर, ऑटो मुआवजे है। पीसने वाली हेड पावर समायोज्य है, गंभीर वातावरण में काम करने के लिए उपयुक्त एंटी-वॉटर और एंटी-डस्ट डिज़ाइन है
सुरक्षा सुरक्षा उपकरण में सुरक्षा प्रकाश पर्दे और डिफ़ॉल्ट अलार्म devicerotary तालिका है
रोटरी मेज़
उत्थान प्रणाली
तकनीकी विशेषताओं:
उन्नत पीएलसी नियंत्रण प्रणाली और प्रोफाइल संचार प्रौद्योगिकी;
तीन स्टेशन बुद्धिमान एक साथ पॉलिशिंग प्रौद्योगिकी;
स्मार्ट नियुक्ति प्रणाली
एक साथ परिवहन और चमकाने;
वायवीय नियंत्रण घटक एकीकरण प्रौद्योगिकी
सिस्टम पैरामीटर
रोबोट पॉलिशिंग सिस्टम पैरामीटर्स
आइटम विनिर्देश
स्थानांतरण रोबोट
रोबोट बॉडी फनुक, आर -2004 / 210 एल
रोटेशन त्रिज्या 2655 मिमी
वजन 210 किलो ले जाना
मैक्स। चलने की गति 3000 मिमी / एस
एक्सिस मात्रा 6
बार-बार पोजिशनिंग सटीकता ± 0.2 मिमी
कार्य तापमान 0-45 ℃
आर्द्रता <75rh (कोई नमी संघनन)
पॉलिशिंग कार्य इकाई 1
रोबोट बॉडी फनुक, एम -710IC / 50L
रोटेशन त्रिज्या 2050 मिमी
वजन 50 किलो
मैक्स। चलने की गति 4000 मिमी / एस
एक्सिस मात्रा 6
बार-बार पोजिशनिंग सटीकता ± 0.07 मिमी
कार्य तापमान 0-45 ℃
आर्द्रता <75rh (कोई नमी संघनन)
पॉलिशिंग वर्क यूनिट 2
रोबोट बॉडी फनुक, एम -710IC / 50L
रोटेशन त्रिज्या 2050 मिमी
वजन 50 किलो
मैक्स। चलने की गति 4000 मिमी / एस
एक्सिस मात्रा 6
बार-बार पोजिशनिंग सटीकता ± 0.07 मिमी
कार्य तापमान 0-45 ℃
आर्द्रता <75rh (कोई नमी संघनन)
पॉलिशिंग वर्क यूनिट 3
रोबोट बॉडी फनुक, एम -20आईए / 20 एल
रोटेशन त्रिज्या 1813 मिमी
वजन 20 किलो
मैक्स। रनिंग स्पीड 2000 मिमी / एस
एक्सिस मात्रा 6
बार-बार पोजिशनिंग सटीकता ± 0.08 मिमी
कार्य तापमान 0-45 ℃
आर्द्रता <75rh (कोई नमी संघनन)
पीसने वाला सिर
पीसने सिर m5037
लगातार बल सीमा 5-150n
बदलें रेंज 0-25 मिमी
लगातार बल परिवर्तन ± 2 एन
विस्थापन सेंसर सटीकता 0.01 मिमी
लोड 14 किलो
वजन 3.2 किलो
कार्य सिद्धांत:
यह मशीन कई काम करने वाले हिस्सों से बना है। एक अच्छा चलने वाला राज्य उत्पाद की गुणवत्ता सुनिश्चित करने के लिए एक शर्त है। भागों के बीच उचित सहयोग पूरी मशीन के संचालन की कुंजी है।
1 हैंडलिंग स्थिति
सबसे पहले, किस्मों को पॉलिश करने के लिए टच स्क्रीन पर अपॉइंटमेंट करें। नियंत्रण मोड को \"ऑटो \" मोड में स्विच करें और नियंत्रण कैबिनेट पर \"स्टार्ट \" बटन दबाएं। संकेत के बाद कि परिवहन लाइन को पहुंचाया जा सकता है, आर 4 परिवहन रोबोट आगे बढ़ना शुरू कर देता है, और पूर्व-बुक किए गए शरीर को परिवहन लाइन से टर्नटेबल की 0 वीं स्थिति में स्थानांतरित करता है, और चमकाने की प्रतीक्षा करने की स्थिति में प्रवेश करता है;
2 रोबोट की पॉलिशिंग स्थिति
स्थिति 0 पर रिक्त स्थान के बाद परिवहन किया गया है, टर्नटेबल टर्नटेबल को स्थानांतरण के पूरा होने के संकेत प्राप्त करने के बाद एक क्रिया (90 डिग्री प्रति रोटेशन) करेगा। पॉलिशिंग रोबोट की स्थिति की ओर मुड़ें। चमकाने की अनुमति शर्तों को पूरा करने के बाद, रोबोट पॉलिशिंग कार्यक्रम को निष्पादित करता है, और इसी तरह, तीन स्टेशन एक साथ पॉलिशिंग कर रहे हैं। तीन स्टेशनों के बाद सभी पॉलिश किए जाने के बाद, टर्नटेबल को पॉलिशिंग पूरा करने का संकेत मिलता है, टर्नटेबल घूमना शुरू होता है, और पॉलिशिंग के अगले दौर में जारी रहता है;
3 रिक्त की ऑफ़लाइन स्थिति
270 डिग्री रोबोट पॉलिशिंग पूरा होने के बाद, पूरी पॉलिशिंग प्रक्रिया पूरी हो गई है। टर्नटेबल के बाद 90 डिग्री घूर्णन करने के बाद, हैंडलिंग रोबोट को ब्लैंकिंग प्रोग्राम प्राप्त होता है, और हैंडलिंग रोबोट रिक्त ऑपरेशन को निष्पादित करता है। असेंबली लाइन से 360 डिग्री खाली परिवहन (0 डिग्री और 360 डिग्री समान स्थिति हैं, अंतर प्रोग्राम निष्पादन में निहित है)। इस कदम पर, हरे शरीर को पॉलिश किया जाता है;
4 वायवीय प्रणाली
रोबोट पीसने की वायवीय प्रणाली वायवीय नियंत्रण वाल्व, वायवीय solenoid वाल्व, सिलेंडर घटकों और वायवीय सहायक उपकरण से बना है। वायु स्रोत को वायु स्रोत कई गुना प्रदान किया जाता है, और प्रत्येक सिलेंडर द्वारा आवश्यक वायु दाब वायवीय विनियमन वाल्व द्वारा समायोजित किया जाता है। वायवीय सोलोनॉइड वाल्व पॉलिशिंग के लिए आवश्यक चरणों को करने के लिए सिलेंडर और मूल पीसने वाले सिर को शुरू करने के लिए प्रत्येक पाइपलाइन के चालू और बंद को नियंत्रित करता है।
